预制砖

耐火浇注料的膨胀值

您当前的位置 : 首 页 > 新闻资讯 > 公司新闻

耐火浇注料的膨胀值

2019-11-13

用耐火砖砌筑的炉体,由于大量砖缝中的耐火泥可以被压缩,便了砌体受热后的膨胀,因此总的伸长量较小,耐火浇注料预制件或现场浇捣的炉体内衬,炉体受热膨胀后的总伸长量较大,如果没有适当的膨胀缝就会把炉衬挤弯、挤坏或使炉体两端钢结构发生变形。

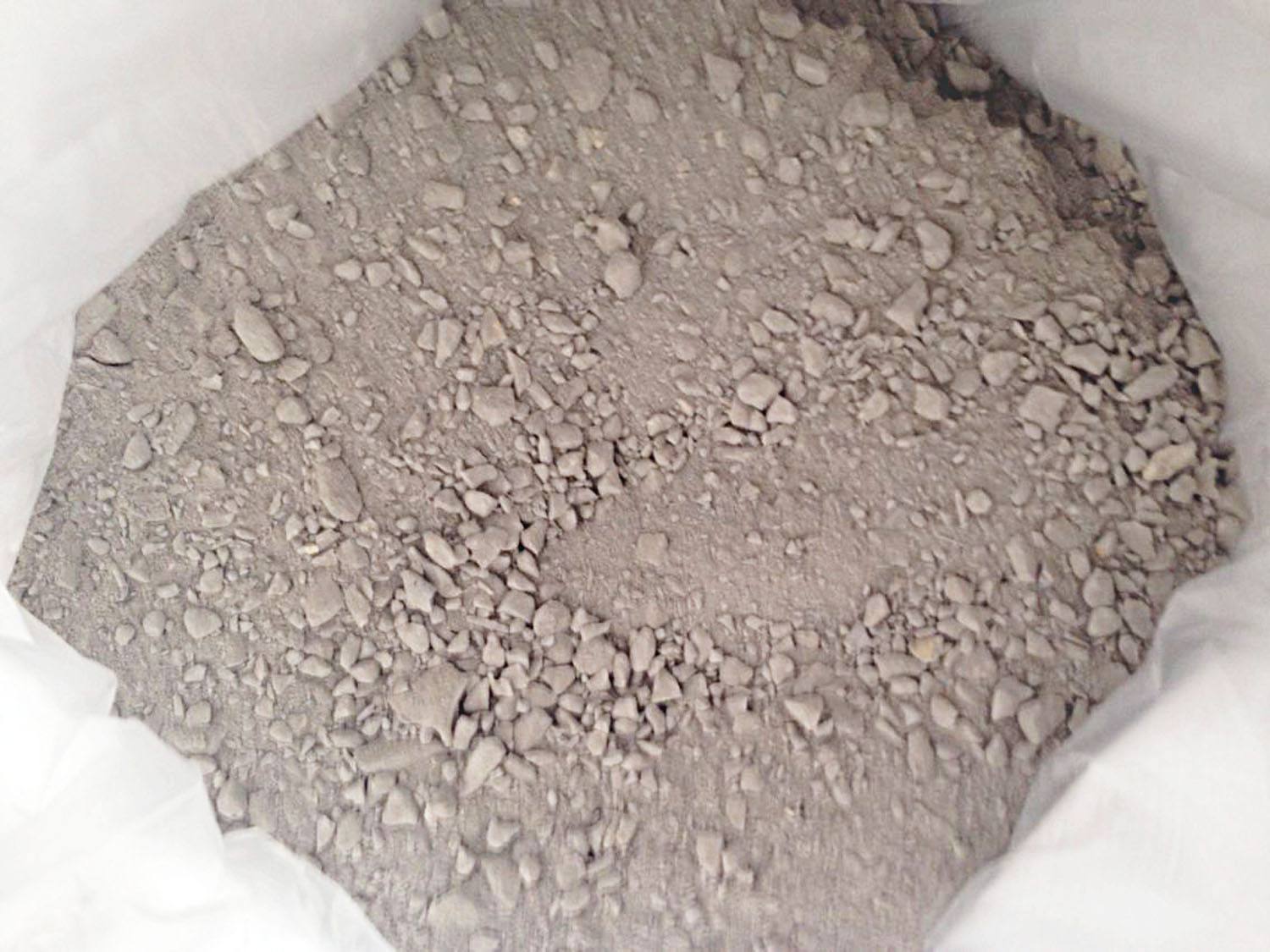

耐火浇注料


一、耐火浇注料的膨胀值:

整体浇注耐火内衬膨胀缝的设置,应由设计规定。当设计对膨胀缝数值没有规定时,对于黏土质或高铝质的耐火浇注料,每米长的内衬膨胀缝的平均数值,可采用以下数据:

①黏土耐火浇注料为4~6mm;

②高铝水泥耐火浇注料为6~8mm;

③磷酸盐类耐火浇注料为6~8mm;

④水玻璃耐火浇注料为4~6mm;

⑤硅酸盐水泥耐火浇注料为5~8mm.


二、膨胀缝填料:

耐火浇注料膨胀缝的填料及其厚度应按设计留设,当设计未作规定时,宜用石棉板或胶合板填充,其厚度为4~5mm.


三、耐火浇注料膨胀缝的形式:

耐火浇注料膨胀缝的形式基本上分为贯通缝和不贯通缝两种,


四、膨胀缝的留设:

耐火浇注料膨胀缝的留设主要是选择膨胀缝的间距、宽度和形式。预制件组装的炉体和现场浇注的炉人本,其膨胀缝间距离有所不同。

①预制构件组装的炉体,如用预制件组装,若炉体较短,预制件之间不必另留膨胀缝,只需要在炉体两端留适当缝隙即可;若炉体较长,可根据炉体各段温度的情况,沿炉体长度方向每隔5~10m留一道膨胀缝,缝内用浸过黏土泥浆的石棉绳嵌填,以防炉内在低、中温时向外冒烟、冒火。

②现场浇注的炉体。现场浇注的耐火浇注料炉体留设膨胀缝的间距和宽度。


标签

最近浏览:

联系我们

耐火材料厂家,浇注料厂家,预制砖,水泥窑用耐火材料 公众微信号 |    耐火材料厂家,浇注料厂家,预制砖,水泥窑用耐火材料 官方手机站

浙江省长兴县煤山工业园区山鹰大道13号

0572-6703799
